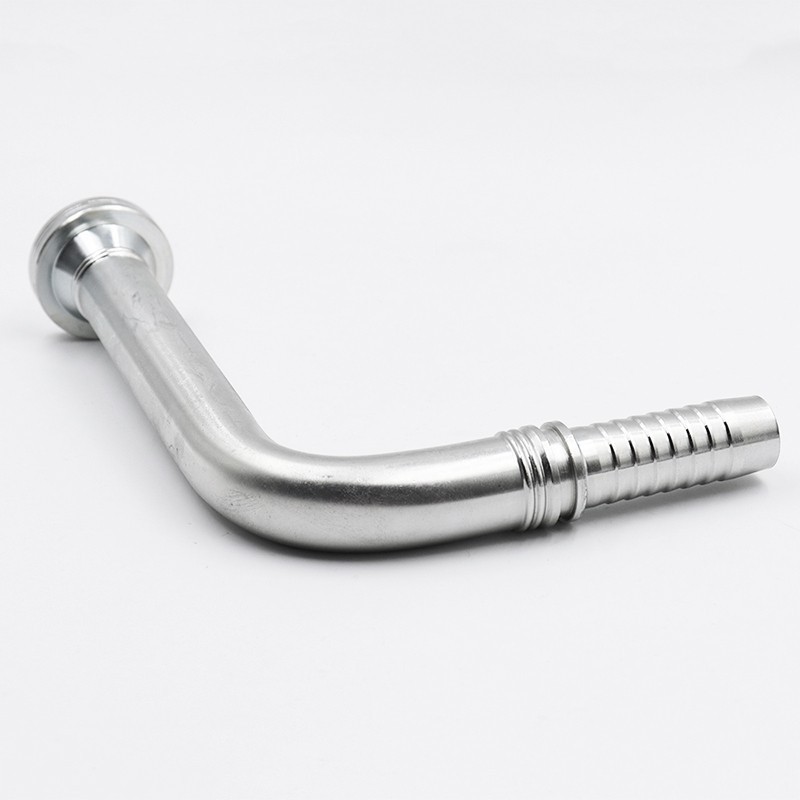

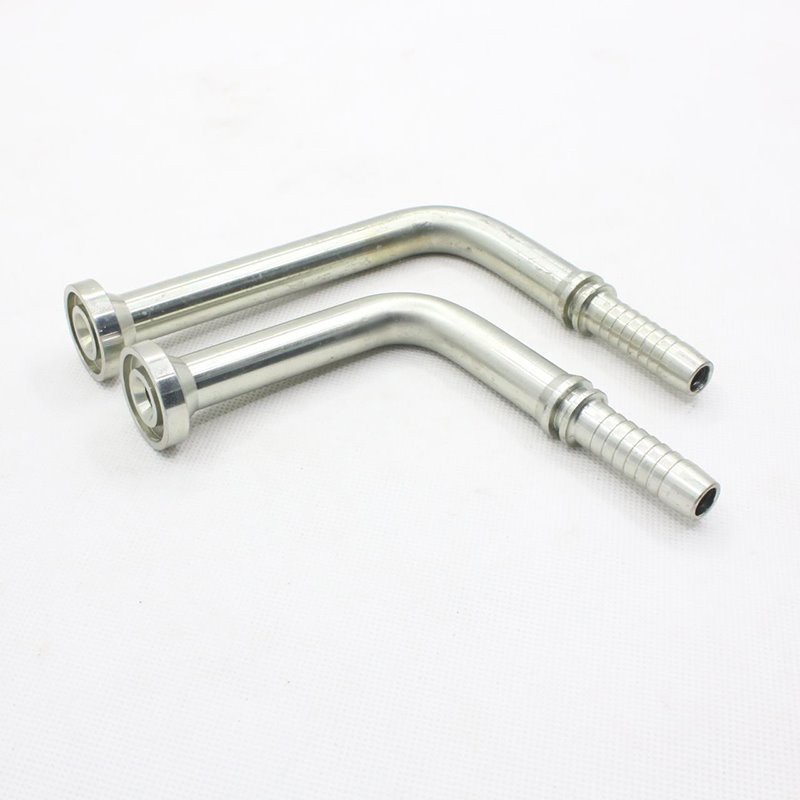

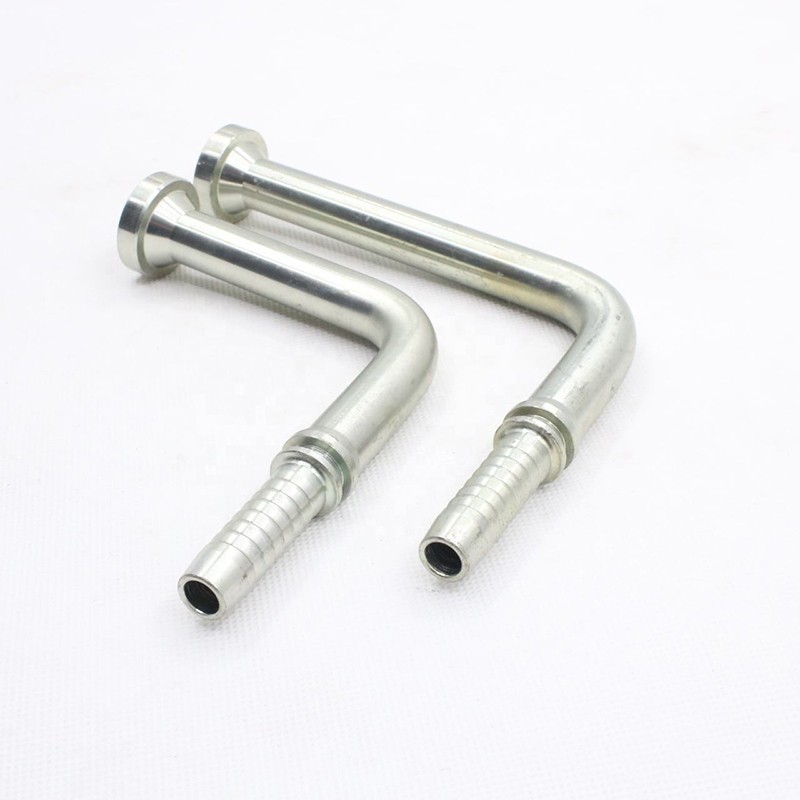

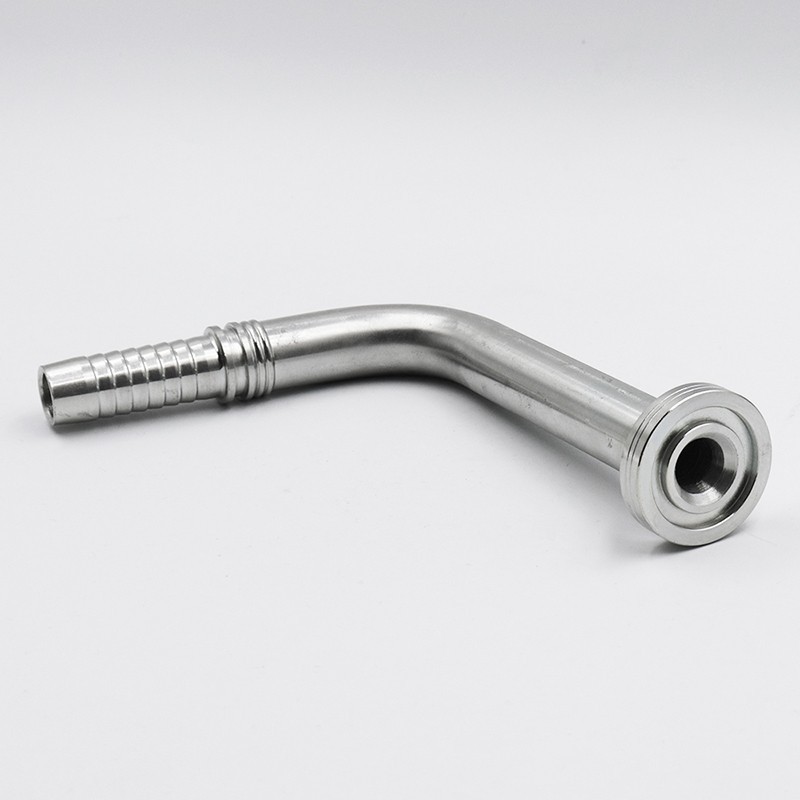

Aféierung
SAE Hydraulesch Pipe Flanges sinn héich-Leeschtungsverbindungskomponenten entworf fir sécher, leck-beständeg Flëssegkeetstransfer an usprochsvollen hydraulesche Systemer. Hiergestallt no SAE J518 an ISO 6162 Standarden, garantéieren dës Flanges zouverlässeg Leeschtung an Héichdrockapplikatiounen a verschiddenen Industrien.
Spezifikatioune
|
PART NR. |
FLANGE GRÉISST |
SCHLECH BOER |

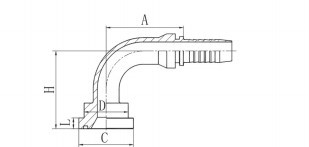

DIMENSIOUNEN |
|||||
|
DN |
DASH |
A |
C |
D |
H |
L |
||
|
87641-08-08 |
1/2" |
12 |
08 |
58.9 |
31.7 |
24 |
24 |
7.75 |
|
87641-08-12 |
1/2" |
20 |
12 |
74.9 |
31.7 |
24 |
27.5 |
7.75 |
|
87641-12-10 |
3/4" |
16 |
10 |
72.5 |
41.3 |
32 |
28.2 |
8.76 |
|
87641-12-12 |
3/4" |
20 |
12 |
79.2 |
41.3 |
32 |
31.8 |
8.76 |
|
87641-16-16 |
1" |
25 |
16 |
90.2 |
47.6 |
38 |
34.7 |
9.53 |
|
87641-20-20 |
1.1/4" |
32 |
20 |
103.8 |
54 |
44 |
41.5 |
10.29 |
|
87641-24-20 |
1.1/2" |
32 |
20 |
105.8 |
63.5 |
51 |
45.1 |
12.57 |
|
87641-24-24 |
1.1/2" |
40 |
24 |
116.2 |
63.5 |
51 |
45.5 |
12.57 |
|
87641-32-24 |
2" |
40 |
24 |
125.4 |
79.4 |
67 |
54.7 |
12.57 |
|
87641-32-32 |
2" |
50 |
32 |
135.7 |
79.4 |
67 |
52.7 |
12.57 |
Parameteren / technesch Donnéeën
|
Original |
Zhejiang, China |
Liwwerung Datum |
Verhandelbar |
|
Zertifikatioun |
GB/T19001-2016 idt ISO9001:2015 |
Verpakung |
exportéieren Norm |
|
Material |
Carbon Steel |
Garantie |
1 Joer |
|
Bezuelen Begrëff |
TT |
MOQ |
2000 |
|
Zoustand |
Nei |
Faarf |
Wäiss Zink, Faarf Zénk |
Iwwer Company
Virdeeler
Oniwwertraff Drock Leeschtung
Konstruéiert fir bis zu 10.000 PSI Burstdrock ze widderstoen
30% méi héich Drock Bewäertung wéi Standard SAE Ufuerderunge
Erhält Dichtungsintegritéit ënner extremen Drock Cycling Bedéngungen
Präzisioun Fabrikatioun Excellence
CNC machinéiert op ± 0,005 "Toleranz fir perfekt Upassung
Forged Konstruktioun (net gegoss) fir super Kraaft
Mikro-fäerdeg Dichtungsflächen (Ra < 0,4μm)
Superior Material Qualitéit
Fliger -grade Kuelestol mat verstäerkter Middegkeetsbeständegkeet
316L Edelstol Optioun mat 5x Korrosiounsbeständegkeet
Voll Material Tracabilitéit mat Millen Test Zertifikater
Leck-Beweisgarantie
Proprietär Quad-Seal™ Technologie (primär, sekundär an duebel Backup-Dichtungen)
Pre-installéiert héich-Performance FKM O-Réng (-65 Grad F bis +400 Grad F)
100% Drock getest op 1,5x Aarbechtsdrock
Industrie-Leadend Haltbarkeet
50% méi laang Liewensdauer wéi Industriestandard
Besonnesch gehärte Flächen fir abrasiv Flëssegkeet Uwendungen
Impakt-resistent Design fir héich-Vibratiounsëmfeld
Global Compliance & Zertifizéierung
Zertifizéiert fir SAE J518, ISO 6162, an ASME B16.5
PED 2014/68/EU konform
ABS an DNV-GL Marine Genehmegungen verfügbar
Installatioun Virdeeler
Laser-etchéiert Identifikatiounsmarken fir einfach Orientéierung
Pre-mat Ausriichtungsguide zesummegesat
40% méi séier Installatioun wéi konventionell Flanges
Personnalisatioun Kënnen
Verfügbar a Gréissten vun 1/4" bis 6"
Besonnesch Materialien dorënner Monel, Hastelloy, an Titan
Benotzerdefinéiert port Konfiguratiounen an Drock Bewäertungen
Richteg Qualitéitssécherung
100% dimensional Verifikatioun mat CMM
Ultraschall Tester fir Material Integritéit
Batch Tracabilitéit mat eenzegaartege Seriennummeren
Oniwwertraff technesch Ënnerstëtzung
Engagéiert Applikatioun Engineering Team
Gratis hydraulesch System Analyse
Op-Site Installatiounstraining verfügbar
FAQ
Q: Wéi eng Normen entspriechen Är SAE Flanges?
A: Eis Flange treffen:
SAE J518 (Code 61 & 62)
ISO 6162 (Serie 1 & 2)
DIN 20066
ASME B16.5 (op Ufro)
Q: Wéi eng Drock Bewäertunge sinn verfügbar?
A: Standard Drock Klassen:
3000 PSI (207 Bar) Standard Serie
6000 PSI (414 Bar) Héich-Drock Serie
Benotzerdefinéiert Designs bis zu 15.000 PSI (1034 Bar)
Q: Wéi eng Material bidd Dir?
A: Standard Material:
AISI 4130 Kuelestol
304/316 Edelstol
Spezial Legierungen:
Duplex 2205
Inconel 625
Titan Grad 5
Q: Wéi wielen ech déi richteg Flangegréisst?
A: Schlëssel Auswiel Parameteren:
Pipe Nominal Gréisst (NPS)
System schaffen Drock
Flow Ufuerderunge (GPM)
Temperaturbereich
Eis Ingenieuren bidden gratis Gréisst Consultatioun
Q: Wéi eng Dichtungsoptioune sinn verfügbar?
A: Dichtungskonfiguratiounen:
O-Ring Face Seal (ORFS) - Standard
RTJ (Ring Type Joint)
Flaach Gesiicht mat Spiralgewéckelt Dichtung
Metall-zu-Metall Dichtung fir héich-Temperatur Apps
Q: Sinn Är Flanges austauschbar mat anere Marken?
A: Jo, eis Flanges:
Erhalen voll SAE / ISO Dimensiounskonformitéit
Sinn 100% austauschbar mat Standarddesignen
Ëmfaasst Toleranz-kontrolléiert Matarflächen
Q: Wat ass Är Leadzäit fir personaliséiert Bestellungen?
A: Produktioun Timelines:
Stock Artikelen: 24-Stonn Liwwerung
Standard Benotzerdefinéiert: 5-7 Aarbechtsdeeg
Speziell Legierungen: 2-3 Wochen
Noutfall Produktioun Plaze sinn
Q: Gitt Dir Installatiounssupport?
A: Comprehensive Support Package:
Digital Dréimoment Rechner
3D Installatioun Animatiounen
Feld Installatioun Guiden
Op-Site Technician Dispatch (optional)
Q: Wéi eng Zertifizéierungen behalen Dir?
A: Aktuell Zertifizéierungen:
ISO 9001:2015 (QMS)
API Q1 (Ueleg & Gas)
PED 2014/68/EU Kategorie IV
DNV-GL Marine
Q: Wéi eng Ënnerhalt ass recommandéiert?
A: Präventiv Ënnerhalt:
Jährlech Dréimomentverifizéierung
Biennial Sigel Inspektioun
5-Joer Ultraschall Tester
Ersatz no 50.000 Zyklen
